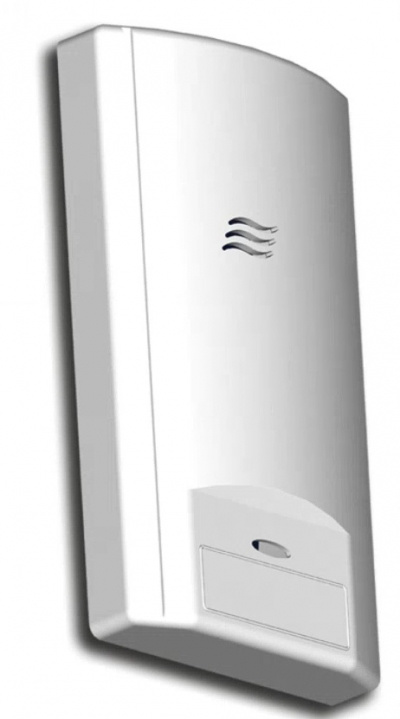

LBC01534 Networx NX-1701E Kaartlezer

De NX-1701E is een proximity kaartlezer welke direct aangesloten kan worden op de 3 draads-bus van de NetworX centrales. De lezer kan zowel binnen als buiten gemonteerd worden. De functies die ermee uitgevoerd kunnen worden zijn: het opensturen van een deur via de uitgang op de NX-1701E, het schakelen van de centrale, het schakelen van een uitgang op de centrale of uitgangmodule. Een kaart kan op 3 manieren aangeboden worden en bij iedere manier kan bepaald worden wat de actie kan zijn. Door een rooster is te bepalen op welke tijdstippen de kaartlezer de uitgang kan sturen. Via de 2 led's op de NX-1701E is de status van de installatie of uitgang weer te geven. Door de deurstandsignaleringzone die aanwezig op de print kan er een signaal afgegeven worden als de deur geopend blijft staan. Een kaart/tag is op eenvoudige manier aan te maken, te verwijderen, te activeren en deactiveren via het bediendeel. Als een deuropener gebruikt wordt dan dient daar een externe voeding voor gebruikt te worden.

Specificaties

• - REQ geregistreerd
• - Aantal kaartlezers op centrale : max. 15 (afhankelijk van centrale)
• - Aantal kaarten : max. 240 (afhankelijk van centrale)
• - Open collector uitgang : 1 (voor aansturing relais)
• - Uitgangvrijschakelingang : 1
• - Aantal led's : 2 led (vrij programmeerbaar)
• - Ingebouwde zoemer
• - Optische sabotageschakelaar
• - Aansluitspanning : 12 Vdc (vanuit centrale)
• - Stroomverbruik in rust : 40 mA (met led's aan)
• - Stroomverbruik max. : 110 mA
• - Beschermingsklasse : IP54
• - Bedrijfstemperatuur : -5 tot 66 °C
• - Afmetingen : 115 x 38 x 25 mm (hxbxd)
• - Gewicht : 180 gram
