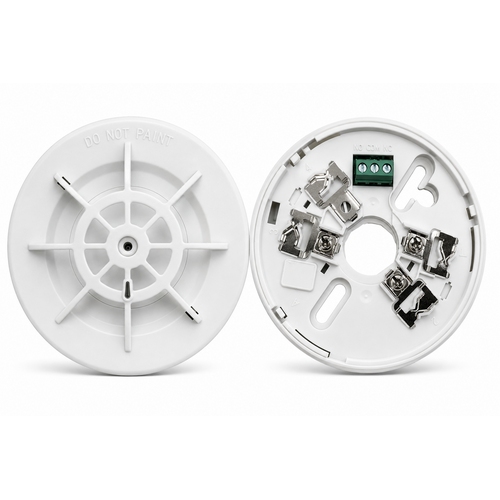

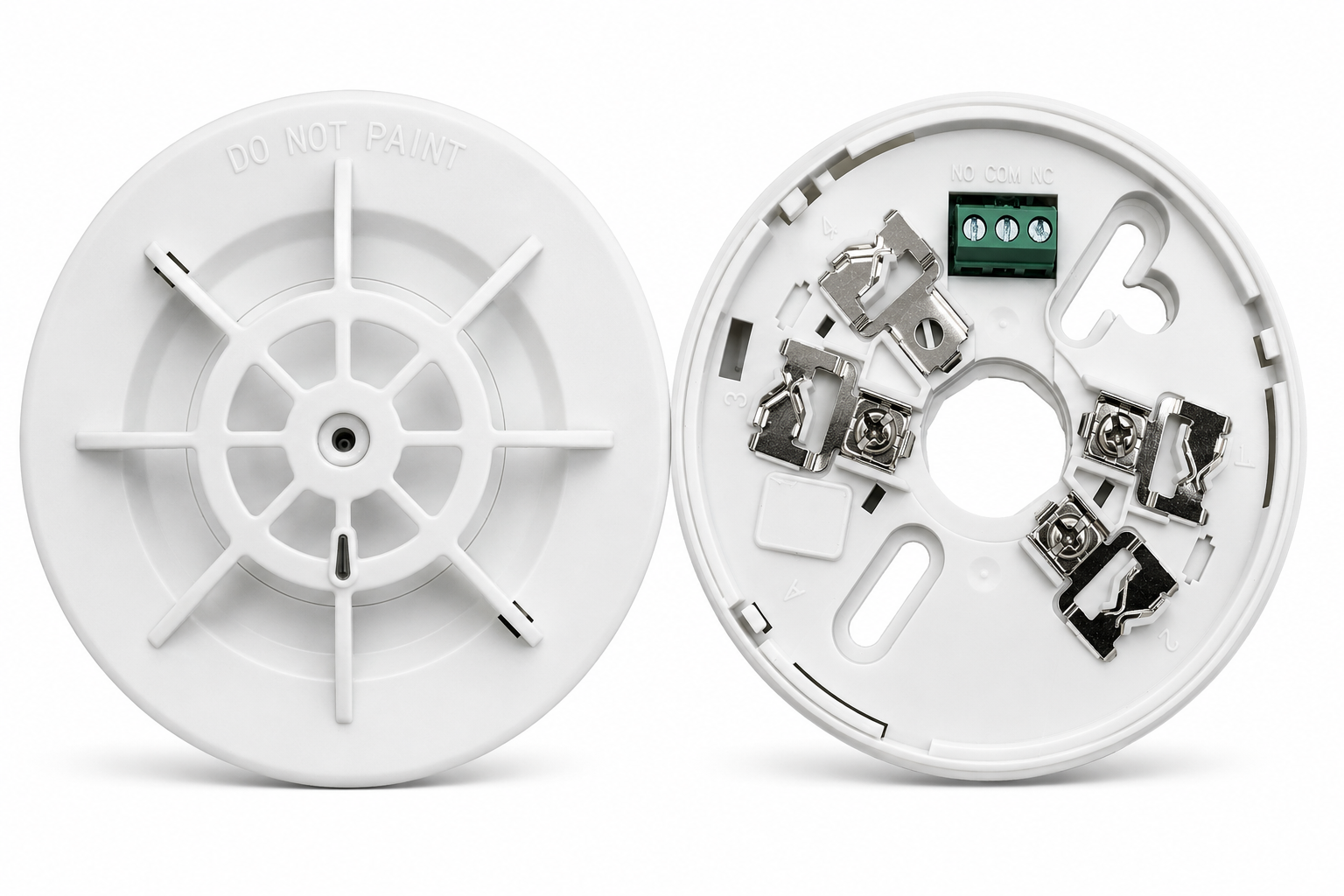

NC-KIT-DPHW-DBRW Aritech NC-DPH-W + NC-DBR-W Conventionele hittemelder set met relaisvoet - Wit

De Aritech NC-DPH-W + NC-DBR-W conventionele hittemelder set met relaisvoet in wit biedt een betrouwbare en veelzijdige oplossing voor conventionele brandmeldinstallaties. Deze set combineert de geavanceerde NC-DPH-W hittemelder met de NC-DBR-W relaisvoet voor extra schakelmogelijkheden binnen het systeem.

De Aritech NC-DPH-W is een conventionele hittemelder uitgevoerd in wit en voorzien van zelfdiagnose. De detector kan lokaal getest worden via een magneetschakelaar (reed switch), wat onderhoud en periodieke controles vereenvoudigt.

Dankzij de rondom zichtbare LED-indicatie met een kijkhoek van 360° hoeft de melder niet op een specifieke manier gericht te worden geplaatst. Dit maakt installatie eenvoudiger en zorgt ervoor dat de status van de detector altijd goed zichtbaar is. De configureerbare polling-LED en aansluiting voor een externe indicator bieden extra flexibiliteit binnen uiteenlopende toepassingen.

De hittemelder ondersteunt drie programmeerbare bedrijfsniveaus — A1R, A2S en BS — waarmee de gevoeligheid afgestemd kan worden op de omgeving en gewenste detectiemethode.

De meegeleverde Aritech NC-DBR-W is een robuuste, conventionele relaisvoet in witte uitvoering, speciaal ontworpen voor gebruik met alle witte detectoren uit de NC-serie. Deze slimme montagevoet beschikt over potentiaalvrije relaiscontacten voor eenvoudige aansturing van externe apparaten zoals sirenes, flitslichten of andere signaleringsapparatuur.

Door de grote achteringang en ruime bekabelingsruimte verloopt de installatie snel en overzichtelijk. De voet is voorzien van robuuste aansluitklemmen, duidelijk gemarkeerde terminals en flexibele ‘first-fix’ schroefgaten, waardoor installatietijd aanzienlijk wordt verkort.

Daarnaast beschikt de relaisvoet over een selecteerbaar vergrendelingsmechanisme dat ongeautoriseerde verwijdering van de detector voorkomt. De twist-and-lock bevestiging met dubbele contactpunten zorgt voor een stabiele en betrouwbare verbinding tussen detector en relaisvoet.

Deze conventionele hittemelder set is ideaal voor toepassingen waar betrouwbare thermische detectie gecombineerd moet worden met extra relaisfunctionaliteit binnen een professioneel brandmeldsysteem.

NC-DPH-W:

• Statusindicatie: Rode LED
• Gebruikersinterface: Via LED voor polling, storing, vervuiling en alarm
• Resetspanning: < 1 VDC
• Resettijd: < 10 s
• Alarmniveaus: 3
• Aansluiting: 2-core zone en 2-core remote indicator (polariteitsgevoelig)
• Bedrijfsspanning: 9,5 tot 28 VDC (typisch 24 VDC)
• Stroomverbruik: < 60 μA (ruststand), ≤ 55 mA (alarm)
• Kabelspecificatie: > 1,0 mm²
• Aantal kabeladers: 2
• Aansluitingen: 4
• Detectieprincipe: Temperatuurmeting (heat)
• Gevoeligheid: Programmeerbaar
• Zone lengte: Afhankelijk van paneel
• Uitgang: 1 alarmuitgang op afstand
• Conformiteit: CE, WEEE
• Certificering: EN54-5
• Standaarden: LPCB
• IP-classificatie: IP2x
• Dimensies: 54,5 mm (inclusief basis) x 100 mm Ø

NC-DBR-W:

• Compatibiliteit: NC-Series point detectors
• Reset spanning: < 1 VDC
• Resettijd: Gekoppeld aan detector
• Aansluiting: 2-draads zonesignaal en NO/COM/NC relaiscontacten
• Compatibiliteit: NC-Series point detectors
• Reset spanning: < 1 VDC
• Resettijd: Gekoppeld aan detector
• Aansluiting: 2-draads zonesignaal en NO/COM/NC relaiscontacten
• Stroomverbruik (stand-by): ≤10 µA
• Stroomverbruik (actief): ≤10 mA @ 9.5 VDC
• Aantal uitgangen: 1
• Type uitgang: Potentiaalvrij wisselcontact
• Classificatie: 1 A @ 30 VDC of 0.3 A @ 125 VAC (resistief)
• Conformiteit: CE, REACH, RoHS 3, WEEE
• Certificering: CPR
• Normen: EN54-18
• IP-classificatie: IP3x
• Kabelspecificatie: 1.0 tot 2.1 mm² (17 tot 14 AWG), afgeschermde of niet-afgeschermde twisted-pair
• Aantal kabeladers: 2 voor zonesignaal
• Aansluitingen: 7 gebruikt (3 voor zone in/uit + COM, NO, NC)
• Kleur: Wit
• Dimensies: ø 100 x 21.3 mm
