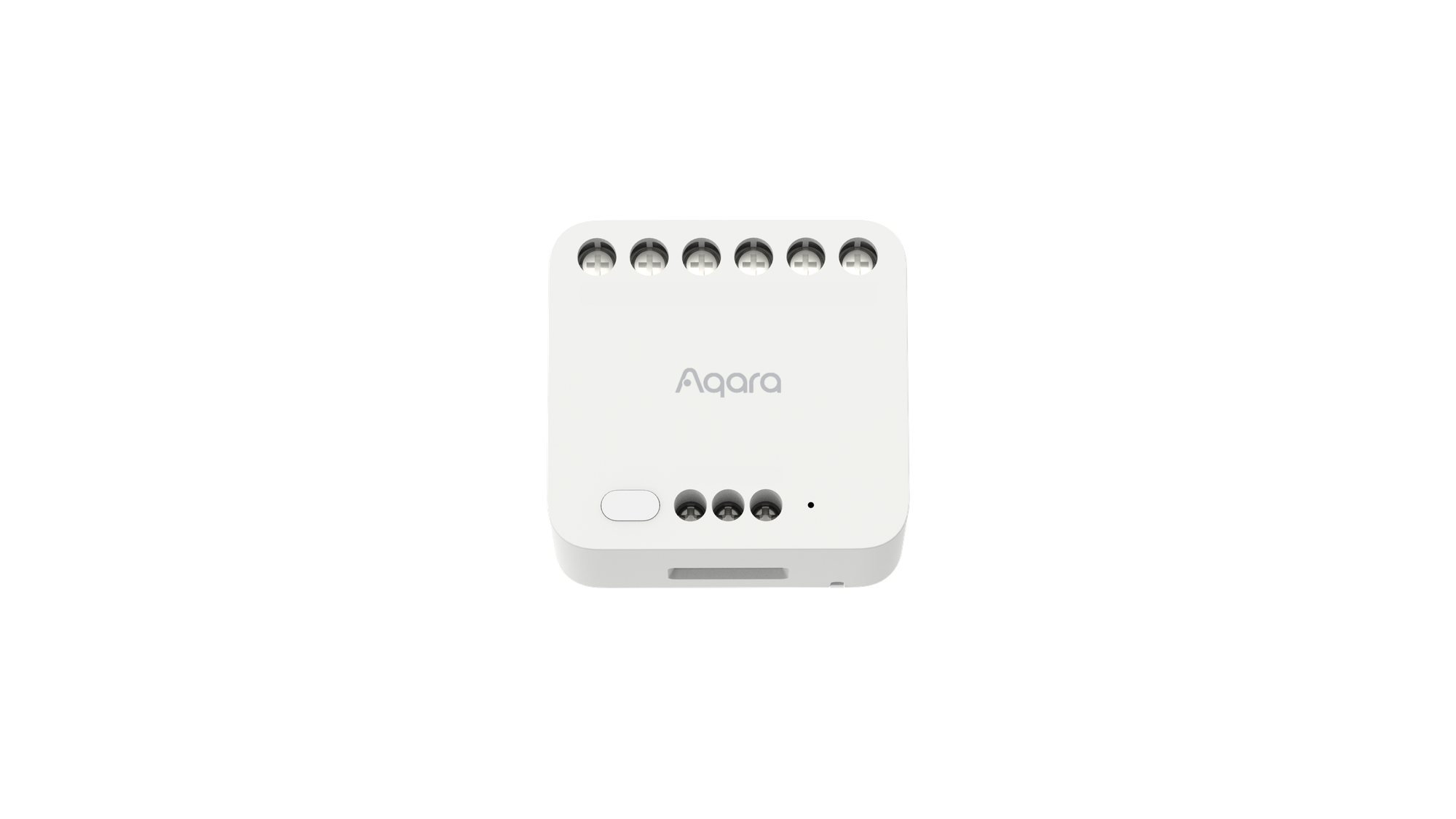

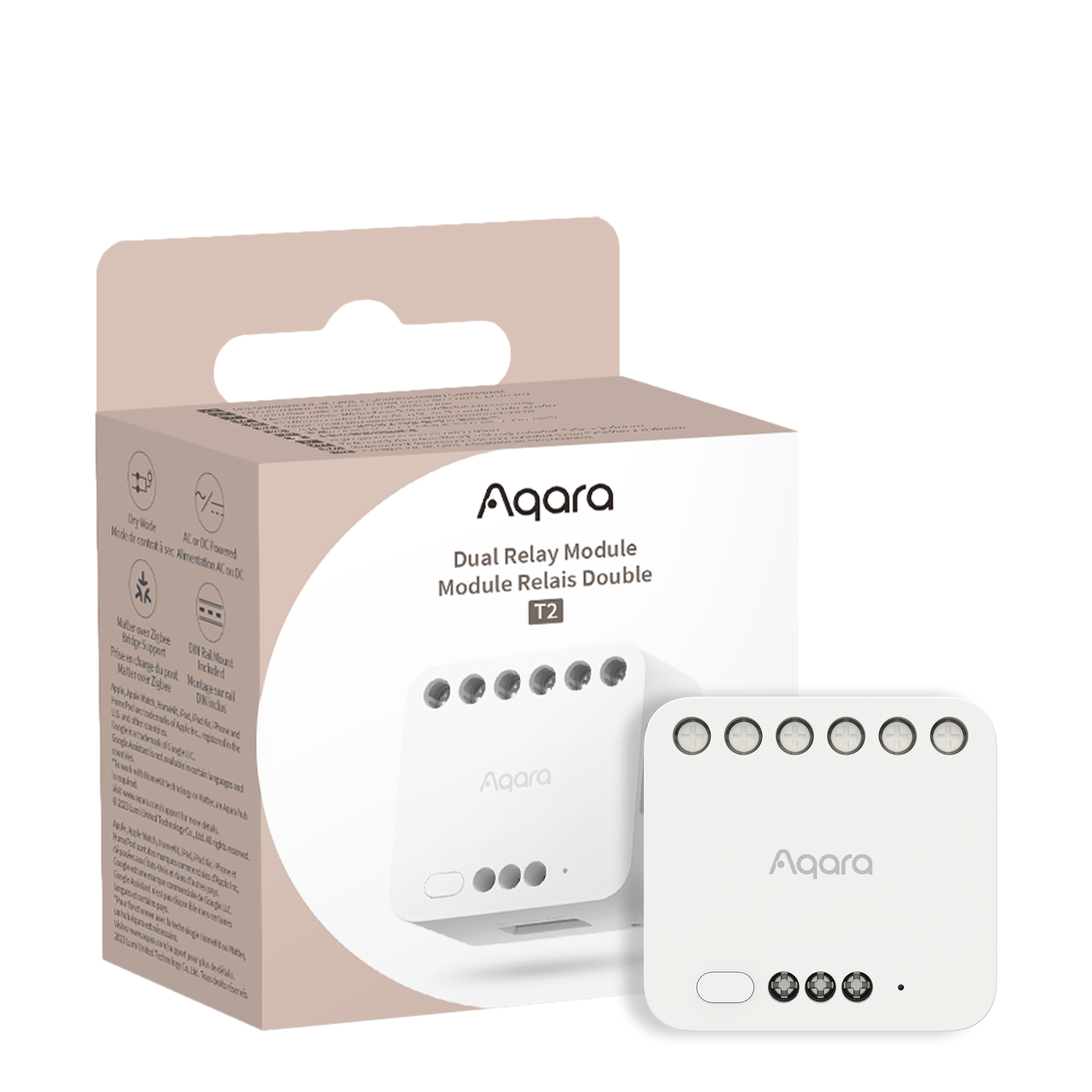

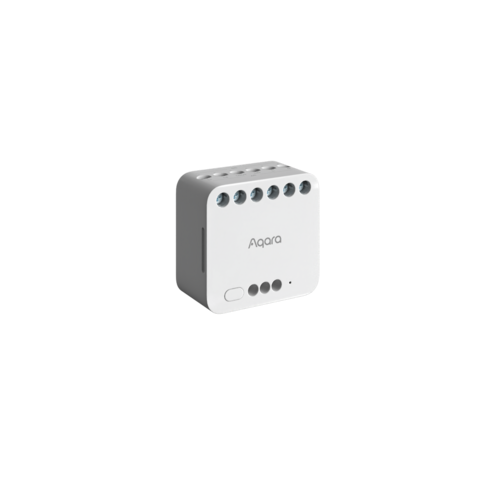

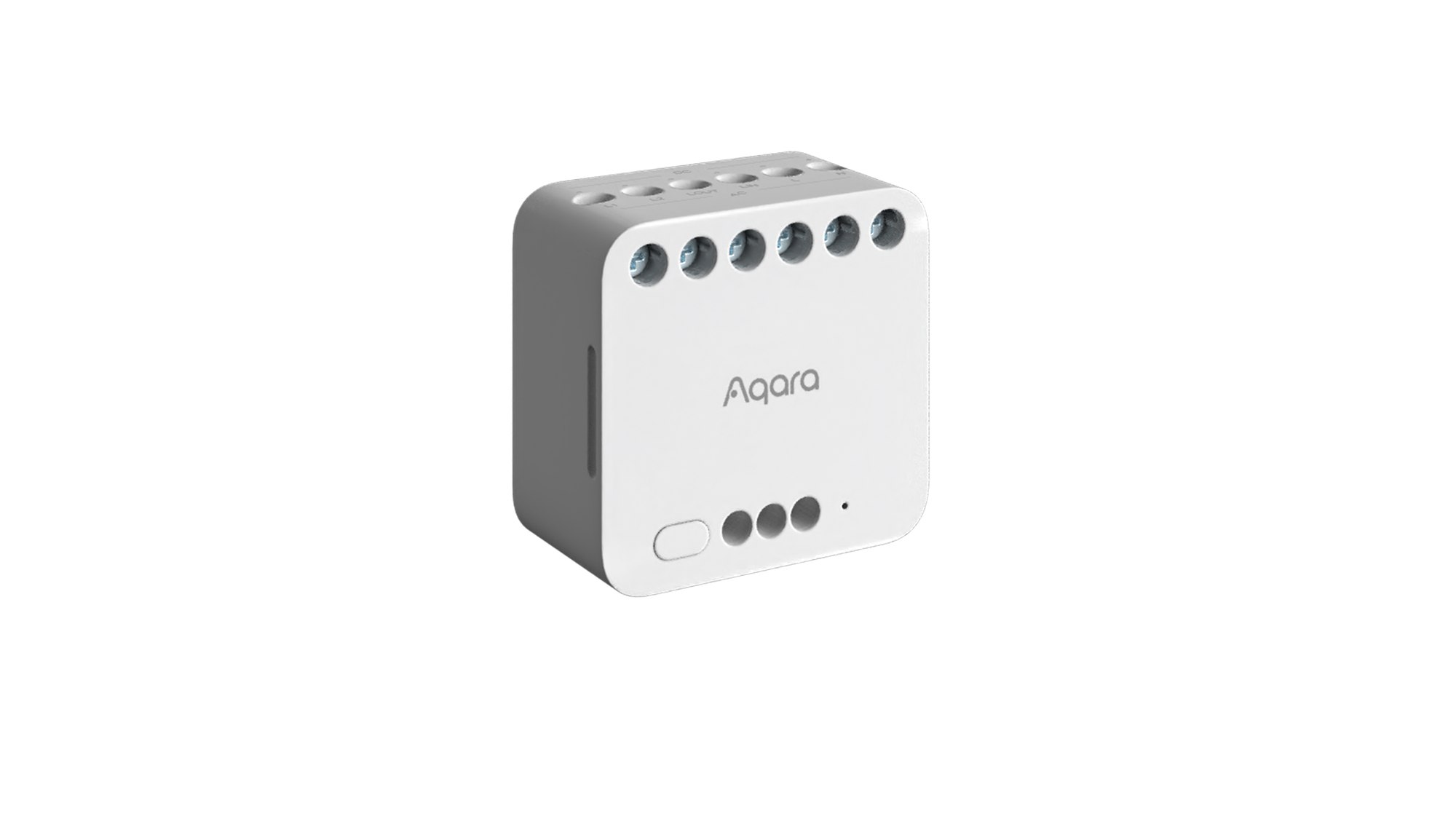

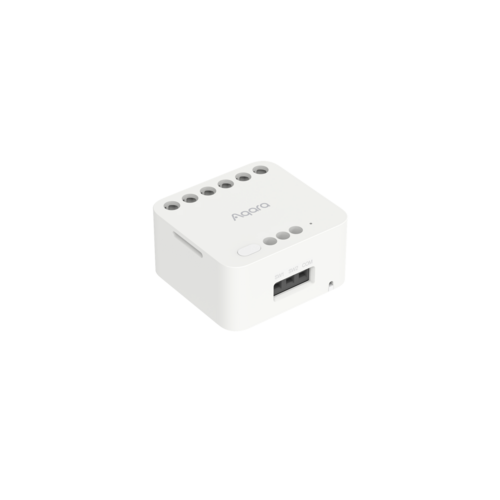

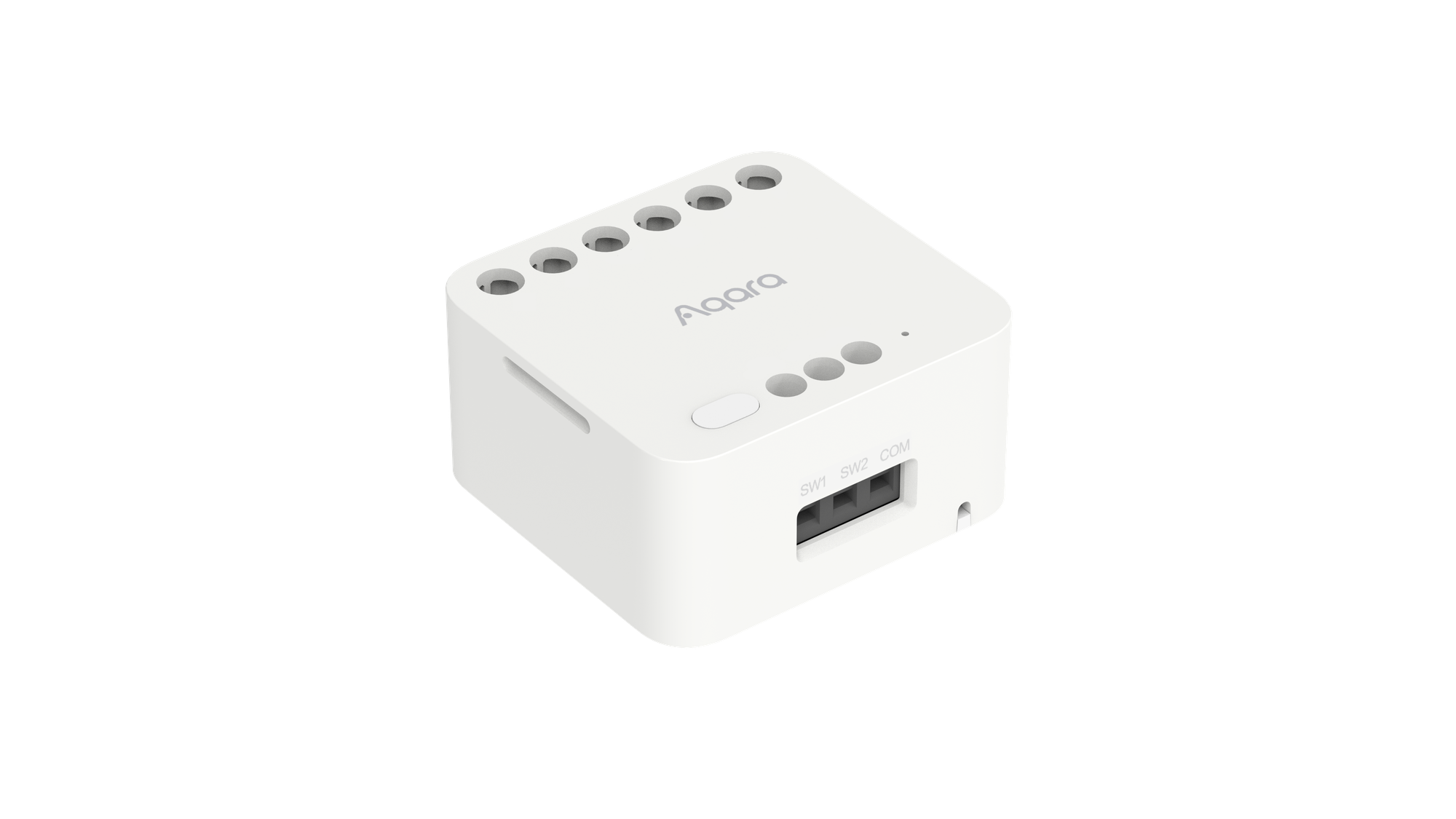

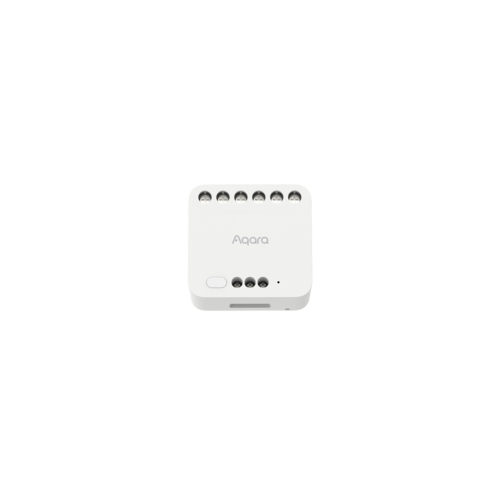

AR023CNW01 Aqara AR023CNW01 Dual Relay Module T2

De Aqara AR023CNW01 Dual Relay Module T2 is een veelzijdige dubbele Zigbee 3.0 relaismodule voor het slim schakelen en automatiseren van elektrische apparaten. De module beschikt over twee afzonderlijke relais en kan worden gebruikt voor onder andere verlichting, stopcontacten, garagedeuren, boilers, verwarmingskleppen, rolluiken en elektrische motoren.

De Dual Relay Module T2 ondersteunt zowel reguliere belaste contacten als potentiaalvrije contacten. Hierdoor kan de module niet alleen elektrische belastingen rechtstreeks schakelen, maar ook apparatuur bedienen die een potentiaalvrij schakelcontact nodig heeft, zoals bepaalde verwarmingsinstallaties en garagedeuren.

In de reguliere modus beschikt de T2 over actieve energiemeting, waarmee het energieverbruik van aangesloten apparatuur kan worden geregistreerd. Daarnaast kan de module de laatste aan/uit-status onthouden na een stroomstoring.

Voor motorbesturing kunnen de twee relais worden vergrendeld, zodat de T2 geschikt is voor het bedienen van onder andere buismotoren en rolluiken. De module kan ook worden gecombineerd met bijvoorbeeld de Aqara Radiator Thermostat E1 om een warmtebron of verwarmingsklep automatisch te schakelen op basis van de warmtevraag.

De T2 beschikt over instelbare beveiligingsfuncties voor overstroom, overspanning en overbelasting. Wanneer ingestelde grenswaarden worden overschreden, kan de uitgang automatisch worden uitgeschakeld. Ook kunnen bestaande puls- en tuimelschakelaars op de module worden aangesloten.

Dankzij de meegeleverde DIN-rail adapter kan de Dual Relay Module T2 eenvoudig in een geschikte schakelkast worden gemonteerd. Inbouw in een inbouwdoos is eveneens mogelijk, waarbij een minimale diepte van 60 mm wordt aanbevolen. De compacte module heeft afmetingen van slechts 45,5 × 48 × 24 mm en kan worden gevoed met zowel AC als DC.

Via een geschikte Aqara Hub is de Dual Relay Module T2 compatibel met verschillende populaire smart home-platformen, waaronder Apple Home, Amazon Alexa en Google Home. Hierdoor kan de module worden opgenomen in uitgebreide scènes en automatiseringen.

Algemeen

• Type: Dubbele slimme relaismodule
• Actoren: Schakelaar
• Aantal relais: 2
• Afmetingen: 45,5 × 48 × 24 mm
• Montagewijze: Inbouw / DIN-rail
• DIN-rail adapter: Meegeleverd
• Minimale diepte inbouwdoos: 60 mm
• Platform: Home

Communicatie

• Draadloos protocol: Zigbee 3.0
• Draadloze frequentie: 2,4 GHz
• Aqara Hub vereist: Ja

Elektrisch

• Voeding: AC of DC
• AC voeding: 100 – 250 V AC, 50/60 Hz
• Maximale totale belasting AC: 10 A / 2.500 W
• DC voeding: 24 – 60 V DC
• Maximale belasting 24 – 30 V DC: 10 A / 300 W
• Maximale belasting 30 – 60 V DC: 1 A / 60 W
• Potentiaalvrij schakelen: Ja
• Actieve energiemeting: Ja, in belaste modus
• Ondersteunde schakelaars: Puls- en tuimelschakelaars

Belastingen

• Gloeilamp / resistieve belasting AC: Max. 10 A / 2.500 W
• LED / CFL / fluorescentieverlichting: Max. 1 A / 250 W
• Motorbelasting AC: Max. 1 A / 1/4 HP
• Maximale belasting geldt voor: Beide relais gezamenlijk

Beveiliging

• Overstroombeveiliging: Ja
• Overspanningsbeveiliging: Ja
• Overbelastingsbeveiliging: Ja
• Geheugen laatste aan/uit-status: Ja
