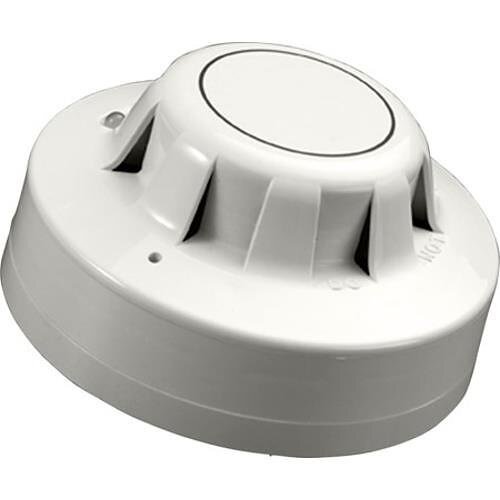

55000-317 Apollo 55000-317 Optischer Rauchmelder – Weiß

Der optische Rauchmelder Apollo 55000-317 der Serie 65 bietet zuverlässigen Schutz durch frühzeitige Raucherkennung. Er nutzt das Streulichtprinzip, wodurch selbst kleinste, in das Gehäuse eindringende Rauchpartikel sofort erkannt werden. Dies ermöglicht eine schnelle Warnung vor einem beginnenden Brand und minimiert so Schäden und Gefahren.

Der Melder arbeitet in einem breiten Spannungsbereich von 9 bis 33 V und bietet somit Flexibilität bei der Installation in verschiedenen Umgebungen. Je nach gewähltem Modell kann der Rauchmelder mit einer blinkenden LED und einem Testschalter mit Magnet ausgestattet sein, um seine Funktion einfach zu überprüfen.

• Detektionsprinzip: Fotoelektrische Detektion des von Rauchpartikeln in Vorwärtsrichtung gestreuten Lichts.
• Kammerkonfiguration: Horizontale optische Bank mit radial angeordnetem Infrarotsender und Sensor zur Erfassung von Streulicht
• Sensor: Silizium-PIN-Fotodiode
• Emitter: GaAs-Infrarot-Leuchtdiode
• Abtastfrequenz: Alle drei Sekunden
• Bestätigungshäufigkeit: Alle zwei Sekunden

Stromversorgung und Anschlüsse:

• Zweidraht-Stromversorgung, polaritätsunempfindlich
• Terminalfunktionen:
  • L1 IN und L2 – Stromeingang
  • L1 OUT und L2 – Leistungsausgang
  • –R – Anschluss für externen Indikator (negativ)
• Versorgungsspannung: 9 V bis 33 V DC
• Restwelligkeit: maximal 2 V Spitze-Spitze bei 0,1 Hz bis 100 kHz

Stromverbrauch:

• Ruhestrom: 30 – 50 µA bei 24 V
• Einschaltstromstoß: 115 µA bei 24 V
• Alarmspannung: 6 V bis 28 V
• Normaler Alarmstrom:
  • 61 mA bei 28 V
  • 52 mA bei 24 V
  • 18 mA bei 10 V

Alarmanzeige:

• Helle LED, die rotes Licht ausstrahlt
• Stromstärke der Alarm-LED: 4 mA
• Externer Ausgang: Stromquelle an Minuspol, begrenzt auf 17 mA

Empfindlichkeit:

• Nominale Alarmschwelle von 0,15 dB/m Trübung, gemessen nach EN 54-7

Umweltbedingungen:

• Betriebstemperatur: -20 °C bis +60 °C
• Luftfeuchtigkeit: 0 % bis 95 % relative Luftfeuchtigkeit (keine Kondensation oder Vereisung)
• Einfluss des Luftdrucks: unempfindlich
• Einfluss der Windgeschwindigkeit: unempfindlich
• Vibrationen, Stöße und Erschütterungen: gemäß EN 54-7

Physikalische Eigenschaften:

• Abmessungen: 100 mm Durchmesser × 42 mm Höhe
• Materialien:
  • Gehäuse: weißes, flammhemmendes Polycarbonat
  • Anschlüsse: vernickelter Edelstahl
