LBC01534 Networx NX-1701E Kartenleser

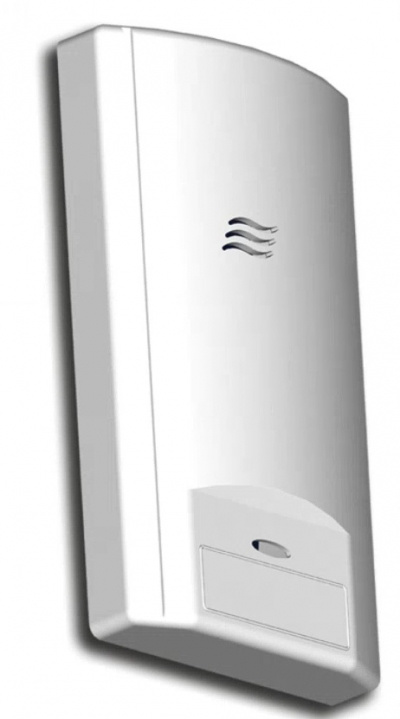

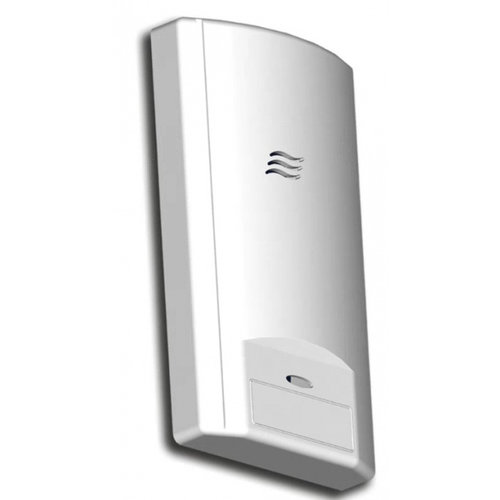

Der NX-1701E ist ein Proximity-Kartenleser, der direkt an den 3-Draht-Bus der NetworX-Zentralen angeschlossen werden kann. Der Leser kann sowohl im Innen- als auch im Außenbereich montiert werden. Die damit ausführbaren Funktionen sind: Öffnen einer Tür über den Ausgang am NX-1701E, Schalten des Bedienfelds, Schalten eines Ausgangs am Bedienfeld oder Ausgangsmodul. Eine Karte kann auf drei Arten angeboten werden und bei jeder Methode kann festgelegt werden, welche Aktion ausgeführt werden soll. Über einen Zeitplan kann festgelegt werden, zu welchen Zeiten der Kartenleser die Ausgabe steuern kann. Der Status der Installation bzw. Ausgabe kann über die 2 LEDs am NX-1701E angezeigt werden. Durch die auf dem Aufdruck vorhandene Türstellungssignalisierungszone kann bei geöffneter Tür ein Signal ausgegeben werden. Eine Karte/ein Tag kann einfach über die Tastatur erstellt, gelöscht, aktiviert und deaktiviert werden. Bei Verwendung eines Türöffners muss eine externe Stromversorgung verwendet werden.

Spezifikationen

• - REQ registriert
• - Anzahl Kartenleser an der Zentrale: max. 15 (abhängig von der Zentrale)
• - Anzahl Karten: max. 240 (je nach Umtausch)
• - Open-Collector-Ausgang: 1 (zur Relaissteuerung)
• - Ausgangsfreigabeeingang: 1
• - Anzahl der LEDs: 2 LEDs (frei programmierbar)
• - Eingebauter Summer
• - Optischer Sabotageschalter
• - Anschlussspannung: 12 Vdc (von der Zentrale)
• - Stromverbrauch im Ruhezustand: 40 mA (bei eingeschalteten LEDs)
• - Stromaufnahme max.: 110 mA
• - Schutzklasse: IP54
• - Betriebstemperatur: -5 bis 66 °C
• - Abmessungen: 115 x 38 x 25 mm (HxBxT)
• - Gewicht: 180 Gramm
